高速射流制浆系统概述：

高速射流制浆系统是一款以文丘里效应为核心，专为高效制备均质浆液设计的专用设备。通过渣浆泵提供动力，依托文丘里管路的流体力学效应，实现固体粉料与水的快速混合、分散，可大幅缩短制浆时间，降低维护成本，适配多种工程场景的制浆注浆需求，凭借高效、稳定、便捷的优势，成为各类制浆工程的优选设备。

适用领域：煤矿区域治理，防治水与防灭火，采空区充填，离层充填，塌陷治理，应急抢险救援、工程建设等制浆注浆工程中，将水泥、粉煤灰等粉状物料与水及添加剂混合并快速制成均质浆液。

适用物料：水泥、粉煤灰、膨润土、陶瓷粉、石膏粉等多种粉状物料。

产品展示：

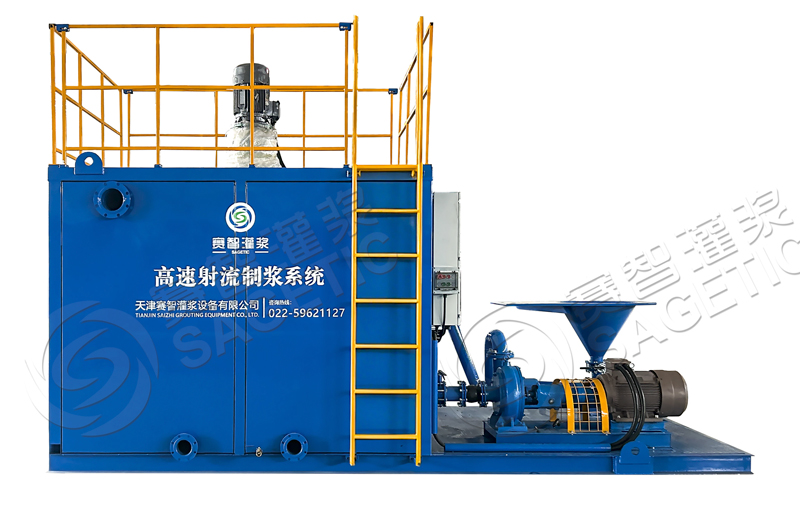

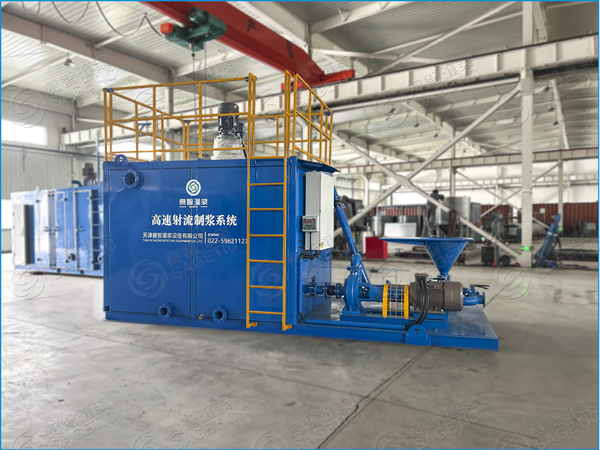

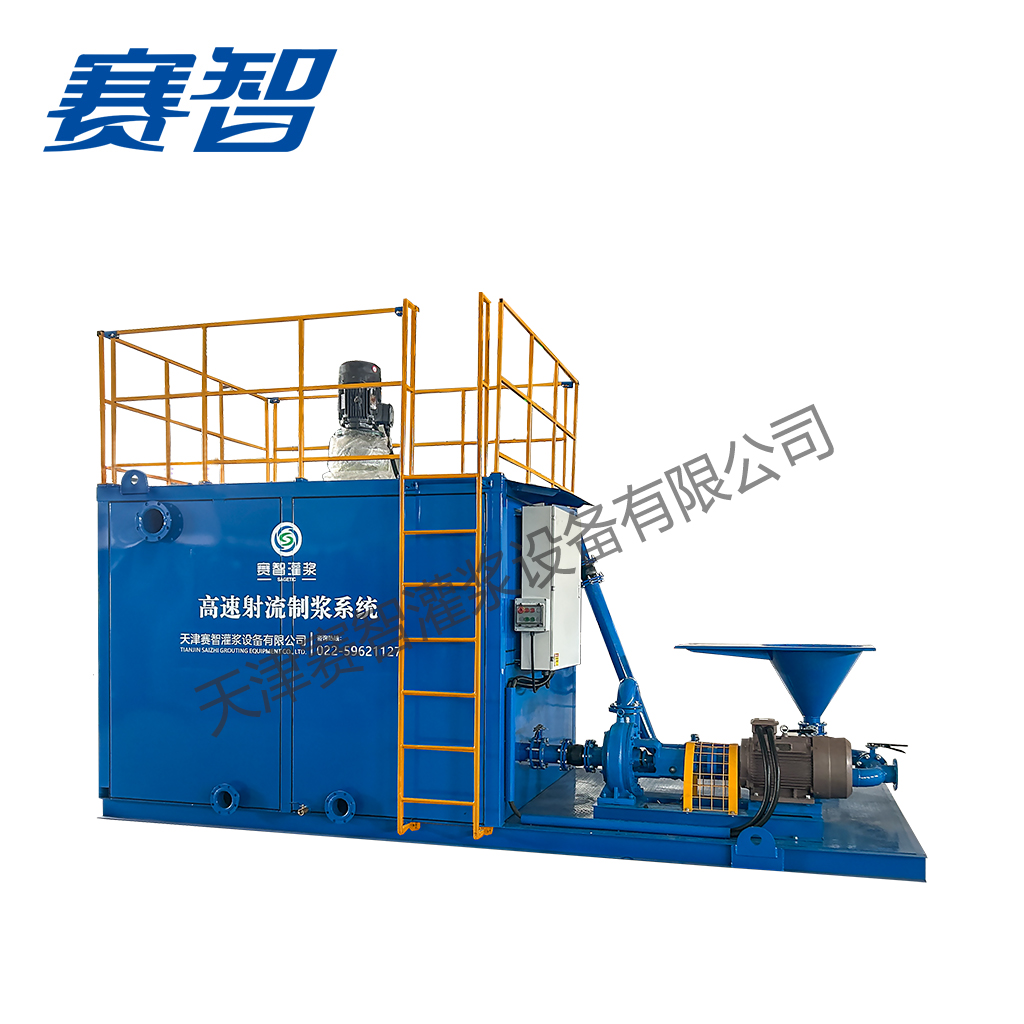

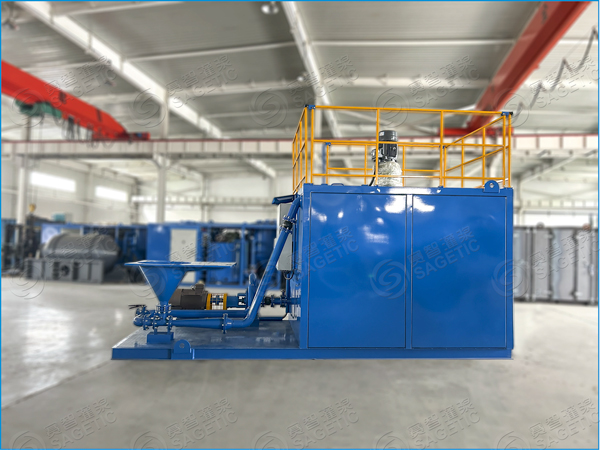

SZ-ZJ100 高速射流制浆系统

优势特点：

1.高效混合分散：通过渣浆泵提供动力，利用文丘里管路的流体力学效应，实现固体粉料与水的高效混合、分散，制备均匀稳定的浆液。

2.制浆效率高：采用高速射流混合技术（液体射速处于高速区间），粉料与水接触时间短，单批次制浆时间较传统设备大幅缩短。

3.维护成本低：核心混合单元（文丘里管路）无运动部件，依赖流体力学效应实现自吸混合，维护成本显著降低。

工作原理：

本设备以文丘里效应（流体流速与压力的能量转换）为核心，结合渣浆泵的动力输出，实现“负压吸料 - 瞬时混合 - 高效分散”的一体化流程，具体步骤如下：

1.动力提供阶段

渣浆泵启动后，将水加压至适配产能的压力范围，通过管路输送至文丘里混合器，电机机械能转化为流体动能；渣浆泵通过叶轮高速旋转产生离心力，使液体获得稳定流速与压力，为射流混合提供动力基础。

2.负压吸料阶段

高压水流进入文丘里管路的收缩段后，流速急剧提升，根据伯努利原理，流体动能增加导致静压降低，在喉管区域形成强负压区；负压区通过进料口主动吸附固体粉料，粉料被打散为烟雾状，避免团聚体进入混合流程。

3.射流混合阶段

高速水流与被吸入的粉料在喉管处剧烈碰撞，形成湍流剪切与涡旋运动，粉料颗粒被瞬间破碎、润湿，实现固液分子级混合；混合过程无机械挤压，颗粒粒径均匀性优于传统搅拌设备，且避免粉料飞扬造成的损耗与污染。

4.压力恢复阶段

混合后的浆液进入文丘里管路的扩散段，管路截面渐扩使流速降低，动能转化为压力能，浆液以稳定压力排出至缓存罐，完成制浆流程。

设备清单：

自动化制浆系统控制软件：

1. 生产运行自动化

整个系统由计算机全自动化控制，配料、制浆、搅拌、输送、注浆均由计算机自动控制完成，无需人工干预。

2. 实时监测数据精细化

计算机中控台可适时查看和记录各设备运行参数，如电机运行电压电流，电机温度，设备运行小时数，保养提示等。

计算机中控台可实时显示制浆配比，制浆密度，注浆压力，注浆流量，现场水池液位，浆池液位，水泥仓内剩余料位，累计制浆量，累计消耗量等各种参数，并能形成日报，月报，年报，及各类统计报表及曲线。

3. 远程控制及无人值守

互联网内的任何一台计算机，在赋予权限的情况下，均可远程控制施工现场各种设备的启动与停止，具备无人值守功能，方便后方调度室同时控制多个注浆站同时施工，大大节省人力物力。

4. 远程物联功能

计算机综合控制系统可实现与调度室的无缝链接，利用网络通信技术、数据采集技术及专用软件实现了整个注浆生产系统的设备管理、用户管理、设备监控数据显示及报警等功能。

制浆站所有参数通过 Internet 与办公室及控制中心实现互联互通，其它计算机通过专用软件输入用户名和密码后，可远程控制计算机综合控制系统，可控制设备启停，浏览当前制浆和注浆数据，并能查看当前站内施工画面。

5. 不同制浆模式，适合多种工况

制浆机具有多种制浆模式。浆液比重可在 1.0-1.8 之间任意调节。

称重制浆

采用称重传感器，称量精度达千分之五，配料准确。

连续制浆

采用变频给料技术，连续上水，连续上灰，连续出浆。具有制浆效率高，制浆密度均匀等特点。

6. 全自动，手动，半自动多种模式切换

正常状态下，启用全自动控制模式，无需人工干预，系统按提前设置的参数顺序自动启停各种设备。特殊情况下，如计算机控制系统故障或临时启停单一设备等情况，可随时切换到手动按钮控制。操作灵活，可**限度的**注浆的连续性。

7. ******

系统软件为我公司****，并取得国家认证的软件***，软件工程师具有多年生产施工和自动化控制编程经验，能适时按本站和用户要求编辑和修改系统控制软件，为用户提供可靠及时的现场数据和报表分析系统。

工程现场图片：
