灌浆记录仪
    发布时间: 2017-08-28 10:18

灌浆数据采集与处理系统主要由灌浆记录仪主机、数据采集软件、笔记本电脑、打印机、 压力传感器、电磁流量计、密度传感器、自动调压控制系统(可选)、无线控制器等组成。

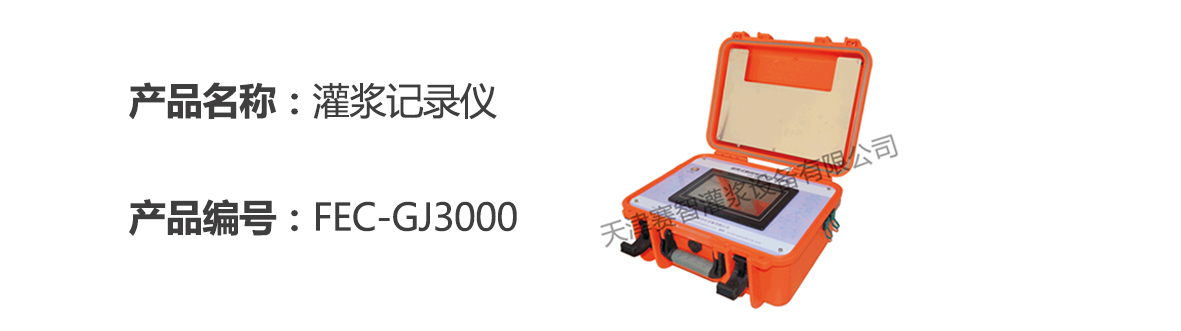

灌浆记录仪

灌浆记录仪是水利水电灌浆施工中的一种自动化仪器,其作用是在灌浆过程中,通过灌浆记录仪采集灌浆压力、流量、密度、抬动等灌浆过程参数,同时将这些采集参数在灌浆自动记录仪上显示出来。

适用于帷幕灌浆、固结灌浆、GIN灌浆、高压旋喷灌浆、岩溶注浆、公路维护注浆等系列工艺灌浆。

产品分类:

型号


FEC-GJ3000

(有线)

一体式灌浆记录仪

一体式灌浆记录仪

FEC-GJ3000+

(有线)

分体式灌浆记录仪

分体式灌浆记录仪

WFEC-GJ3000

(无线)

一体式无线灌浆记录仪

一体式无线灌浆记录仪

WFEC-GJ3000+

(无线)

分体式无线灌浆记录仪

分体式无线灌浆记录仪


灌浆记录仪参数:

名称

一体式灌浆记录仪

分体式灌浆记录仪

无线灌浆记录仪

一体式无线灌浆记录仪

分体式无线灌浆记录仪


一体式灌浆记录仪

分体式灌浆记录仪

一体式无线灌浆记录仪

分体式无线灌浆记录仪

型号

FEC-GJ300

FEC-GJ3000+

WFEC-GJ3000

WFEC-GJ3000+

采集频率

16次/秒

16次/秒

16次/秒

16次/秒

监测通道

2通道

2、4通道

2、4、8通道

2、4、8通道

功率

150W

150W

150W

150W

采样误差

0.5%

<0.5%

<0.5%

<0.5%

电源

AC50HZ/220V±10%

主要配套传感器:

名称

电磁流量计

压力传感器

密度传感器


电磁流量计电磁流量计

压力传感器密度传感器

型号

WKLD-40

SZ-P100

SZ-P35

电源

AC 220V ±10%

DC 24V

DC 24V

输出信号

DC 4~20 mA

DC 4~20 mA

DC 4~20 mA

测量范围

0~300m³/h

0~100 MPa

0~3g/cm3

显示分辨率

0.01 L

0.01 MPa

0.001g/cm3

测量精度

0.1%

0.5%

0.5%


管路连接示意图:

两参数小循环灌浆管路连接示意图三参数大循环灌浆管路连接示意图
