高压旋喷灌浆记录仪核心部件是数据采集与处理模块。各传感器输入的模拟信号经由模块转换处理后,送到模数转换电路转变成数字信号。再经过光电隔离送到工控机内部总线,CPU采用内触发式每250毫秒循环采集通道数据，采集到的数据经处理后实时送入显示器、供用户浏览及打印。

高压旋喷灌浆记录仪规格参数

高压旋喷灌浆记录仪接线方法

1、

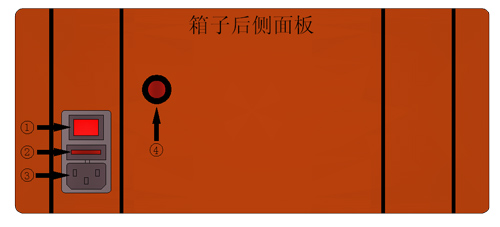

灌浆记录仪主机箱面板接线方法

注：①—电源开关

②—电源保险丝 1A

③—三相电源插头

④—蓄电池保险丝 3A

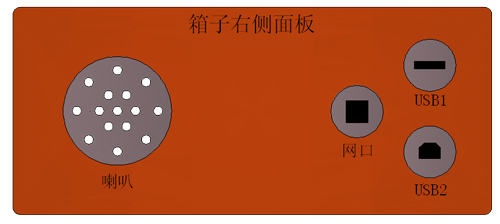

2、灌浆记录仪主机箱面板接线方法

注：USB1—用于连接鼠标、U盘等。

网口—用于连接网线，可与外网连接。

USB2—用于连接打印机，可将数据报表打印存档。

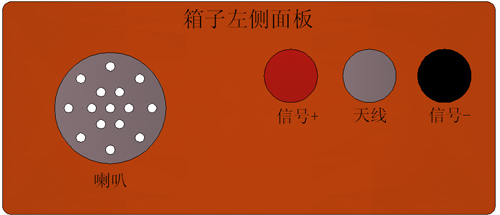

3、灌浆记录仪主机箱面板接线方法

注：信号±—与记录仪控制器上的信号±对应连接，将无线控制传输方式变为有线控制传输方式。

天线—用于连接传输天线。

4、控制器主面板接线方法

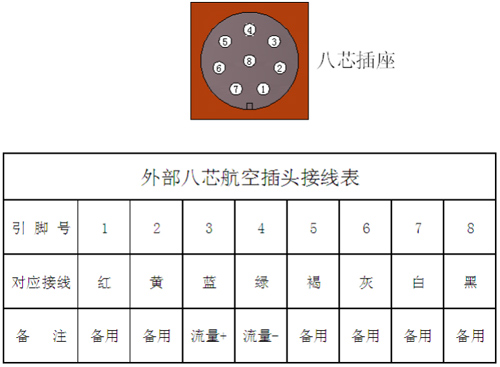

1)流量称重传感器用八芯航空插头连接

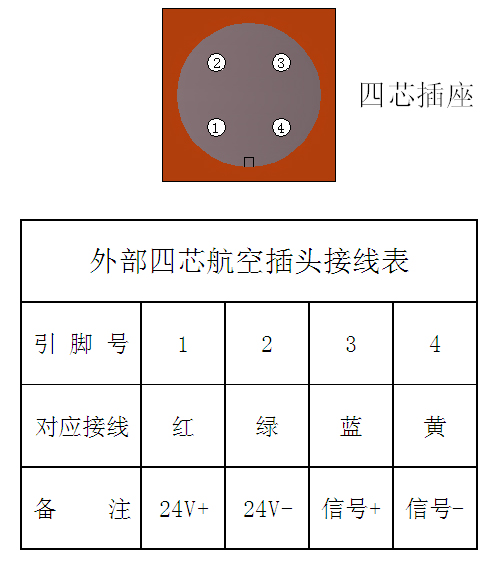

2) 速度传感器用四芯航空插头连接
