一、核心结构组成

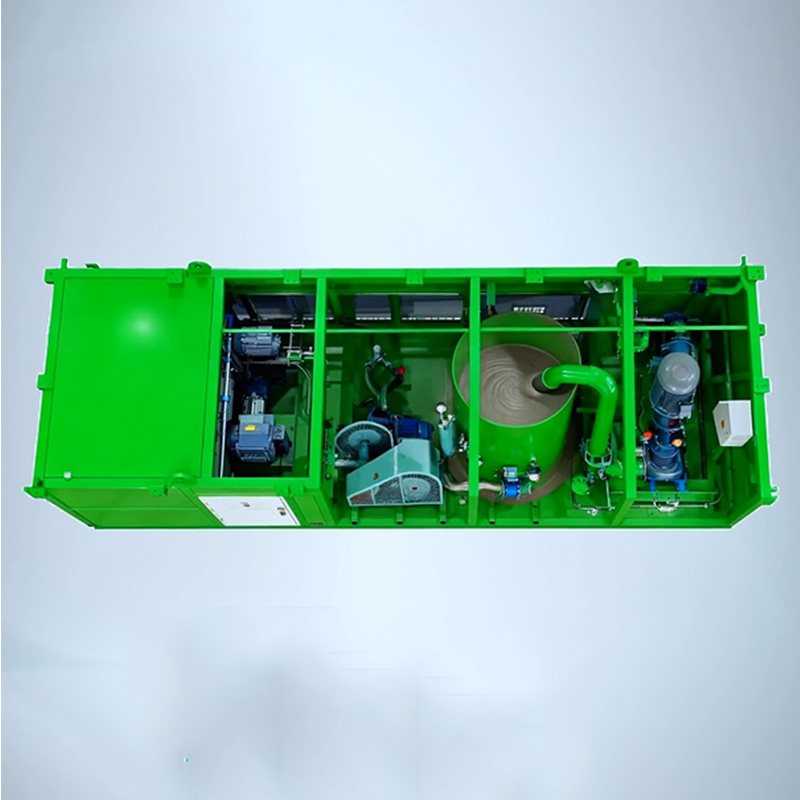

全自动高速涡流制浆站由脉冲除尘器、卧式料仓、螺旋输送机、高速涡流制浆机、二级储浆桶、三缸活塞泵、操作室、水箱等关键部件组成，各组件集成化布局，结构紧凑合理。其中卧式料仓无需额外立仓，可直接接收粉料，简化建站流程;二级储浆桶能防止浆液沉淀离析，保障注浆质量。

二、技术特性与工艺优势

技术上采用高速涡流制浆技术，粉料与水在涡流泵叶轮驱动下，从制浆机底部吸入、中上部喷出，经挡水板导向形成强烈涡流，实现充分混合，搅拌均匀性突出且无挂壁现象。全自动高速涡流制浆站，支持远程物联功能，可与中控室上位机联网，实现制浆过程的远程监控与操作。

工艺上采用一体化密封设计，集装箱式结构搭配机械密封传动，制浆全程无粉尘泄漏、无滴冒露浆;脉冲除尘器持续除尘，实现低噪音、环保无污染作业。制浆模式灵活，支持多种配比调节，浆液密度可在 1.0-1.8g/cm³ 间任意设定。

三、规格与材质细节

设备额定电压 AC400V，总功率 88.72kW，制浆能力 0-25m³/h，重量 14000kg，外形尺寸适配地面吊装与运输。涡流泵采用高铬合金材质，螺旋输送机、储浆桶等部件选用耐磨耐腐蚀材料，保障长期稳定运行。
